Pengklasifikasi bubuk rotor ganda

Keunggulan Produk

Dalam produksi semen, sistem penggilingan aliran melingkar kini banyak digunakan untuk meningkatkan efisiensi sistem penggilingan dan mengurangi konsumsi energi produk. Sebagai komponen penting dari sistem ini, kinerja pengklasifikasi yang stabil berdampak langsung pada efisiensi sistem. Oleh karena itu, pengembangan pengklasifikasi telah lama menjadi fokus lembaga penelitian serta perusahaan industri dan pertambangan.

Pengklasifikasi rotor kembar gabungan efisiensi tinggi seri JND, anti-kondensasi, adalah jenis pengklasifikasi baru yang dikembangkan secara independen oleh teknisi di Jiangsu Jinengda Building Materials Equipment Co., Ltd., yang menggabungkan teknologi pengklasifikasi internasional dengan penerapan optimal teori arus eddy planar pada pengklasifikasi tipe siklon. Ini telah terbukti mencapai efisiensi pengklasifikasi 85-90%, menawarkan penyesuaian kehalusan yang nyaman dan fleksibel serta kinerja yang stabil dan andal.

Dibandingkan dengan pengklasifikasi tradisional, pengklasifikasi rotor ganda berefisiensi tinggi, anti-kondensasi, dan gabungan seri JND memiliki keunggulan unik berikut:

1. Ia menggunakan cakram hamburan tipe baling-baling modular yang dapat dilepas. Hal ini tidak hanya menyebarkan material tetapi juga menghasilkan arus ke atas, menyebabkan partikel material pada cakram mendidih dan menyebar, sehingga meningkatkan klasifikasi dan dispersi partikel material.

2. Ini menampilkan prinsip klasifikasi lanjutan. Menggabungkan beberapa mekanisme pemisahan bubuk, mesin ini memanfaatkan keseimbangan antara gaya sentrifugal yang berlawanan dan hisapan sentripetal aliran udara. Materi melewati zona pemisahan dengan antarmuka pemisahan yang berbeda, sehingga menghasilkan akurasi klasifikasi yang tinggi.
3. Rotor sangkar bawah tandem mengangkat dan menyebarkan bubuk kasar yang dipisahkan di ruang pemisahan atas, selanjutnya memisahkan bubuk halus yang memenuhi syarat sekaligus memastikan aliran udara pusaran yang seragam di dalam mesin.
4. Poros utama pengklasifikasi memiliki fitur kecepatan tinggi tanpa langkah, memungkinkan penyesuaian kehalusan yang nyaman, sensitif, dan andal pada rentang penyesuaian yang luas.
5. Zona pemisahan yang didesain ulang telah dioptimalkan untuk meningkatkan luas spasial dan meningkatkan efisiensi pemisahan.
6. Pengumpul debu siklon dengan resistansi rendah digunakan, menghasilkan resistansi rendah dan efisiensi pengumpulan debu yang tinggi.
7. Berbagai perangkat anti-kondensasi, termasuk penyapu elastis, telah dioptimalkan di dalam mesin untuk efektivitas anti-kondensasi yang sangat baik.
8. Semua area rentan dilindungi oleh lapisan multi-tahap baru, yang secara efektif memperpanjang umur unit utama.
9. Sistem rotasinya memanfaatkan sistem stasiun oli kering, sehingga berhasil mengatasi masalah keausan bearing. 10. Penggunaan struktur hiperstatis memastikan pengoperasian seluruh mesin secara virtual bebas getaran; penggunaan kipas anti debu dan pengurang getaran mengurangi getaran sistem.
10. Pipa serbuk kasar dan halus menggunakan katup udara ganda yang saling bertautan, sehingga secara signifikan mengurangi kebocoran udara dan mengatasi tingginya masalah pembentukan debu pada konsentrator bubuk sebelumnya.

Prinsip Kerja

1. Bahan buangan memasuki selubung bagian dalam pengklasifikasi dari hopper atas dan jatuh ke cakram hamburan tipe baling-baling terintegrasi, yang terintegrasi dengan rotor. Didorong oleh putaran cakram berkecepatan tinggi, ia tersebar ke segala arah. Secara bersamaan, aliran udara ke atas yang dihasilkan oleh bilah baling-baling mengangkat material ke atas, menciptakan titik didih pada bilah baling-baling cakram. Partikel-partikel yang lebih halus melayang ke atas, tersuspensi dan terdispersi, sementara material yang lebih kasar atau lebih berat disebarkan oleh bilah cakram dan jatuh di sepanjang dinding silinder, menyelesaikan proses pemisahan.

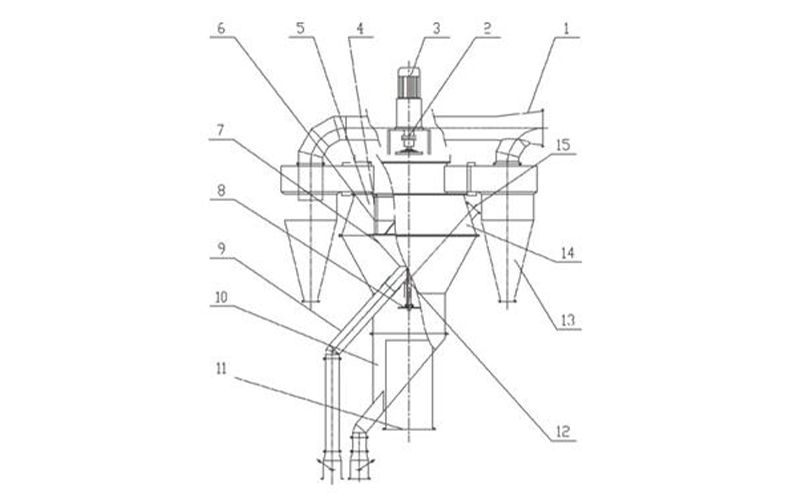

2. Di bawah piringan hamburan terdapat rotor sangkar bawah 10. Berputar dengan poros utama, rotor sangkar bawah menciptakan pusaran yang menyebarkan kembali material kasar dan berat yang jatuh di sepanjang dinding silinder. Partikel yang lebih halus diangkat ke atas dan dikembalikan ke sirkulasi udara untuk klasifikasi lebih lanjut. Partikel kasar kemudian melewati mekanisme tetesan dan dikeluarkan dari kerucut bagian dalam.
3. Di atas cakram hamburan terdapat rotor sangkar 6. Di dalam ruang pemilihan bubuk, aliran udara di dekat permukaan cincin pengklasifikasi rotor sangkar atas dan material yang tersebar di dalamnya berputar dengan kecepatan tinggi, digerakkan oleh cincin tersebut. Pusaran berkecepatan tinggi ini membentuk pusaran yang seragam dan intens di sekitar ring. Di wilayah ini, hubungan antara gaya sentrifugal dan gaya isap tetap konstan di semua lokasi. Gaya sentrifugal yang bekerja pada material dalam aliran udara dapat diatur dengan mengatur kecepatan poros utama motor 2 3. Gaya ini bertambah seiring bertambahnya kecepatan. Jika volume udara tetap konstan, ukuran partikel yang dipotong akan berkurang, sehingga menghasilkan produk yang lebih halus. Mengurangi kecepatan menghasilkan produk yang lebih kasar.
4. Setelah diklasifikasikan berdasarkan rotor sangkar atas, partikel halus diangkut bersama sirkulasi udara ke berbagai pengumpul debu siklon eksternal. Desain baru pengumpul debu siklon dilengkapi pemandu udara di saluran masuk udara, layar reflektif di kerucut bagian dalam, dan peredam kecepatan di ujung bawah, yang secara signifikan mengurangi hambatan cairan di dalam pengumpul debu siklon. Didorong oleh pemandu udara, sirkulasi udara memasuki pengumpul siklon dengan kecepatan tinggi. Kecepatan angin tiba-tiba berkurang di bagian tanduk siput yang melebar, yang mempercepat sedimentasi partikel dan juga meningkatkan efisiensi pengumpulan debu dari pengumpul debu siklon.



Spesifikasi Teknis
