Pengklasifikasi bubuk ultrahalus

Keunggulan Produk

Dibandingkan dengan pengklasifikasi bubuk tradisional, pengklasifikasi bubuk ultrahalus seri TS-CX menawarkan keunggulan luar biasa berikut:

1. Prinsip klasifikasi yang stabil. Desain strukturalnya yang unik menggunakan pengumpanan samping, cakram penyebaran yang bergerak ke bawah, dan aliran udara masuk ke bawah, mengintegrasikan prinsip klasifikasi gravitasi, sentrifugal, dan pusaran planar untuk mencapai pemisahan multi-tahap.
2. Kemampuan beradaptasi yang tinggi. Kecepatan dan volume udara rotor sangkar yang dapat disesuaikan mengakomodasi pemrosesan bubuk dengan kepadatan dan persyaratan kehalusan yang bervariasi, seperti bubuk desulfurisasi berbasis kalsium, kaolin ultrahalus, titanium dioksida, bubuk mikro terak, abu terbang ultrahalus, dan semen. Ini dapat digunakan sebagai perangkat tambahan untuk sistem penggilingan sirkuit tertutup atau sebagai pengklasifikasi langsung untuk bubuk seperti fly ash.
3. Kontrol kehalusan yang nyaman. Poros utama pengklasifikasi menggunakan pengaturan kecepatan stepless, memungkinkan kontrol kehalusan yang nyaman hanya dengan memvariasikan kecepatan poros utama dan volume udara kipas. Rentang penyesuaiannya lebar, dan penyesuaian kehalusannya nyaman, sensitif, dan andal.
4. Penghematan energi yang signifikan. Seluruh sistem peralatan mengadopsi desain yang ramping, secara signifikan mengurangi resistensi sistem dan mencapai penghematan energi yang signifikan.
5. Pemilihan bubuk dan efisiensi klasifikasi yang tinggi. Mesin ini mencapai efisiensi pemilihan bubuk lebih dari 85%.
6. Peningkatan kualitas produk. Luas permukaan produk jadi dapat mencapai lebih dari 450 m²/kg, dengan residu saringan 45µm kurang dari 5%.
7. Umur panjang. Komponen yang sangat mudah dipakai seperti cakram perata, tanduk siput siklon, baling-baling pemandu, baling-baling perata rotor, baling-baling pengunci udara rotor, dan kerucut bubuk kasar menjalani perawatan anti-aus. Pengklasifikasi dilapisi dengan pelat paduan tahan aus baru, yang secara signifikan mengurangi keausan dan secara efektif memperpanjang masa pakai peralatan.
8. Sistem pendingin bantalan bawah poros utama menggunakan prinsip desain pelumasan kapal selam dari Institut Tianjin dan menggunakan segel Jerman yang diimpor, yang secara efektif mengatasi dua masalah utama yaitu kebocoran oli pelumas dan intrusi abu ke dalam bantalan, sehingga secara efektif memperpanjang masa pakai bantalan bawah. 9. Seluruh alat berat harus menjalani uji keseimbangan dinamis sebelum meninggalkan pabrik untuk memastikan bahwa akurasi keseimbangan dinamis penilaian mencapai level G63; kipas sirkulasi yang dilengkapi dengan pengklasifikasi mengadopsi fondasi struktur baja integral dan dipasang di atas fondasi dengan bantalan penyerap goncangan elastis, yang mengurangi dampak getaran kipas pada fondasi dan membuat seluruh alat berat sangat stabil selama pengoperasian.

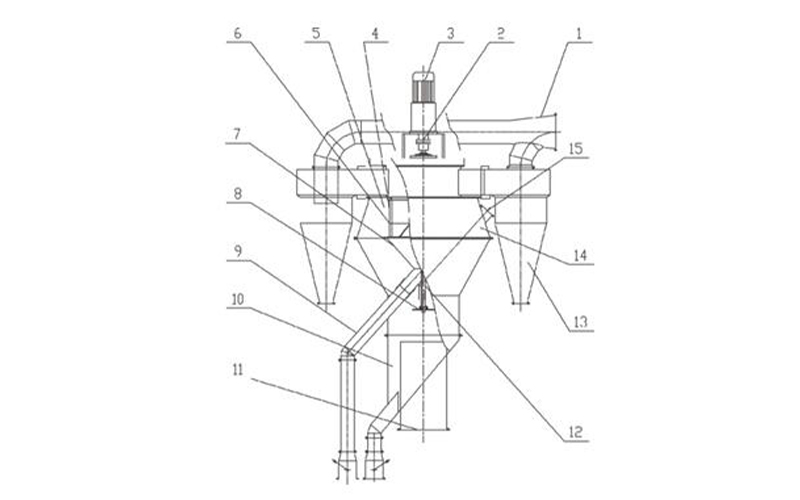

Prinsip Kerja

Melalui penyempurnaan, produk ini kini memiliki tiga bagian berbeda: dispersi bubuk, klasifikasi, dan pengumpulan.

1. Bagian Dispersi: Baki penyebar telah dipindahkan dari atas sangkar berputar ke bagian bawah kerucut bawah, lubang umpan telah dipindahkan ke bagian luar sangkar berputar, dan saluran masuk udara telah dipindahkan dari samping ke bawah, menghadap baki penyebar. Perbaikan ini telah menghasilkan manfaat sebagai berikut:

(1) Pemisahan area dispersi dan pemilihan secara efektif menghilangkan gangguan antara partikel kasar dan halus selama proses klasifikasi, mencegah sejumlah kecil bubuk kasar tertiup ke dalam produk jadi, dan mempersempit rentang distribusi ukuran partikel. Zona klasifikasi yang lebih rendah telah dibuat, sehingga mengurangi beban pada area klasifikasi utama.

(2) Peralihan ke saluran masuk udara yang lebih rendah meningkatkan kecepatan dispersi material di bawah baki penyebar, memperluas ruang dispersi, dan secara signifikan meningkatkan dispersi umpan. Hal ini juga menghilangkan distribusi udara yang tidak merata di area klasifikasi yang disebabkan oleh saluran masuk udara samping, sehingga mengurangi hambatan angin.

2. Bagian Klasifikasi: Perbaikan struktural menciptakan zona klasifikasi atas dan bawah.

Zona klasifikasi bawah terutama melakukan klasifikasi gravitasi. Material tersebar dari piringan yang menyebar dan tertiup ke atas oleh angin. Gravitasi dan hambatan angin bekerja pada material, menyebabkan partikel kasar turun dan partikel halus naik bersama angin, sehingga menghasilkan klasifikasi. Saat partikel halus naik bersama angin, penampang silinder yang diperluas mengurangi kecepatan angin, menyebabkan beberapa partikel yang lebih besar berubah arah dan tenggelam, sehingga menyebabkan klasifikasi lebih lanjut.

Di zona klasifikasi atas, seluruh bidang aliran dioptimalkan menggunakan analisis aerodinamis. Zona klasifikasi pusaran, terdiri dari baling-baling pemandu melengkung dan rotor sangkar, dimasukkan. Hal ini memastikan bidang aliran udara yang seragam dan stabil pada permukaan cincin klasifikasi. Kesalahan relatif dalam kecepatan aliran udara di titik mana pun pada permukaan vertikal yang sama kurang dari 3%, sehingga memastikan klasifikasi yang akurat. Aliran udara, membawa bubuk, masuk di antara baling-baling pemandu yang melengkung dan sangkar, menghasilkan klasifikasi sedimentasi sentrifugal. Rotor klasifikasi berbentuk cakram berputar dengan kecepatan konstan, menghasilkan bidang aliran udara berputar yang stabil di dalam pengklasifikasi. Aliran udara yang berputar ini bekerja pada bubuk, menciptakan keseimbangan antara gaya sentrifugal dan hambatan, sehingga mencapai klasifikasi bubuk ultrahalus.

3. Zona Pengumpulan: Pengumpulan serbuk dilakukan menggunakan pengumpul debu siklon pusaran resistansi rendah atau pengumpul debu kantong pulsa kotak udara. (Karena pengumpul debu siklon tidak dapat mengumpulkan bubuk ultrahalus, yang akan menghasilkan sirkulasi bubuk ultrahalus, pengumpul debu kantong pulsa kotak udara digunakan untuk menghindari sirkulasi bubuk ultrahalus, meningkatkan kandungan bubuk ultrahalus dalam produk, dan meningkatkan efisiensi pemilihan bubuk. Ini adalah pilihan pengguna.)
