Pengklasifikasi bubuk pasir dan kerikil buatan

Keunggulan Produk

1. Prinsip penyortiran yang stabil: Produk ini memiliki beberapa sistem penilaian. Bidang aliran material dioptimalkan menggunakan analisis aerodinamis berdasarkan karakteristik pasir dan kerikil. Hal ini secara signifikan mengurangi hambatan pengoperasian, meningkatkan efisiensi penyortiran, dan secara signifikan mengurangi konsumsi energi. Proses ini melampaui proses penyortiran pasir dan kerikil tradisional yang dicuci dengan air.
2. Zona agitasi dan klasifikasi berbentuk V memiliki struktur sederhana dan memerlukan bahan habis pakai minimal. Tidak adanya agitator listrik meminimalkan penurunan tekanan, sehingga menghasilkan pengoperasian yang stabil dan konsumsi daya yang rendah.
3. Akurasi klasifikasi tinggi: Aliran udara di dalam penyearah naik relatif terhadap rotor, bukan berputar. Materi dibersihkan berulang kali di zona klasifikasi, sehingga menghasilkan akurasi klasifikasi yang tinggi.
4. Pengoperasian yang mudah: Rotor sangkar menggunakan pengaturan kecepatan stepless frekuensi variabel. Ini menawarkan rentang penyesuaian yang luas, pengoperasian yang mudah, dan sensitivitas yang andal.
5. Efisiensi klasifikasi tinggi: Zona agitasi dan klasifikasi berbentuk V dilengkapi beberapa lapisan pelat agitasi dan klasifikasi, yang berulang kali mengagitasi dan meledakkan material, memastikan hampir tidak ada bubuk halus dalam bubuk kasar yang dibuang. Di tempat pembuangan serbuk medium di zona pengendapan dan klasifikasi, aliran udara menghilangkan serbuk halus dari bahan antara, sehingga secara signifikan mengurangi kandungan serbuk halusnya. Zona klasifikasi rotor sangkar dilengkapi baling-baling pemandu untuk klasifikasi yang lebih akurat dan efektif.
6. Komponen tahan aus meminimalkan perawatan dan memperpanjang masa pakai. Pelat baja tahan aus yang diimpor digunakan di area rentan pada komponen utama mesin penghilang debu, sehingga secara efektif memperpanjang masa pakainya. Seluruh alat berat diseimbangkan secara dinamis, memastikan kelancaran pengoperasian di seluruh rentang kecepatan.
7. Desain baru untuk segel bantalan poros utama bawah secara efektif mengatasi dua masalah utama: masuknya debu dan kebocoran pelumas, sehingga secara efektif memperpanjang masa pakai bantalan.
8. Fondasi mesin penghilang debu menggunakan prinsip pengurangan getaran mekanis untuk mencegah frekuensi getaran fondasi pemisah membentuk kelipatan bilangan bulat dari frekuensi alami pemisah, yang secara mendasar menyelesaikan masalah resonansi pemisah yang sudah lama ada.
9. Peredam ganda yang saling mengunci digunakan pada pipa pasir kasar, pipa pasir kasar sedang, dan pipa pasir halus, yang secara signifikan mengurangi kebocoran udara sistem dan mengatasi emisi debu yang tinggi selama pengoperasian mesin penghilang debu sebelumnya. 10. Sistem ini mengadopsi katup udara interlock ganda dan sirkulasi udara internal untuk secara efektif mengurangi kebocoran udara sistem dan mengurangi polusi emisi debu selama pengoperasian.

Prinsip Kerja

Setelah melewati crusher, mesin pembuat pasir, dan layar getar, pasir buatan dihaluskan menjadi ukuran 0-4,75mm. Pasir ini kemudian dimasukkan ke dalam lubang umpan mesin menggunakan peralatan pengangkut dan memasuki zona penyebaran pasir. Beberapa set pelat pemandu dan pelat tumbukan menyebabkan partikel pasir dengan ukuran berbeda-beda jatuh dengan kecepatan berbeda, sehingga terjadi gesekan berulang antar partikel pasir. Hal ini menghilangkan lumpur dan debu batu dari permukaan pasir, yang kemudian dengan cepat dihilangkan oleh angin, sehingga secara efektif membersihkan pasir.

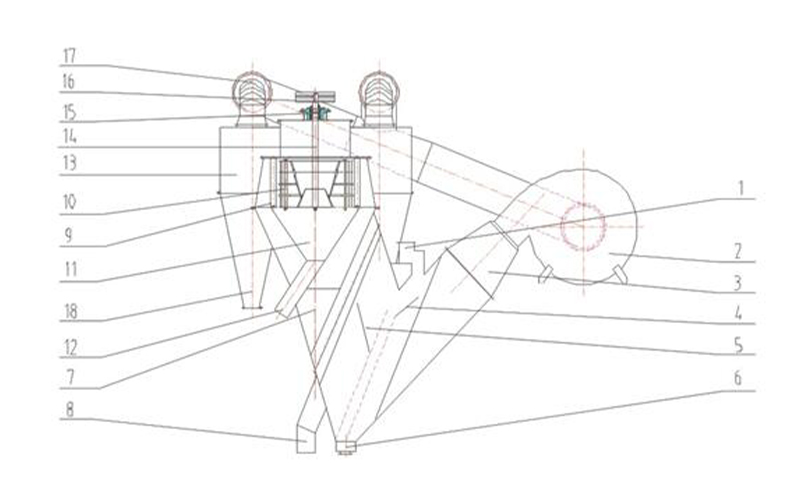

Material yang masuk ke saluran masuk 1 didispersikan dan dikupas dengan pelat pendispersi multi-tahap 4. Udara yang bertiup dari kiri di antara pelat pendispersi menghilangkan partikel sedang dan halus dari aliran material, dan pasir kasar dibuang dari saluran keluar pasir kasar 6 di bagian bawah. Material yang tersuspensi dalam aliran udara dibawa oleh angin ke dalam zona perataan di antara beberapa pelat perata 5. Pelat perata selanjutnya menghilangkan material yang relatif kasar dari material yang tersuspensi. Material kasar tersebut kemudian meluncur ke bawah pelat penilai dan terangkat kembali oleh angin. Proses pemisahan yang berulang-ulang ini menghasilkan serbuk kasar yang dimasukkan ke dalam pasir kasar. Material di udara yang keluar dari pelat penilaian memasuki zona penilaian material sedang. Di zona ini, aliran udara melambat dan membelok, menyebabkan pasir medium mengendap karena gravitasi dan benturan dengan dinding, dan dikeluarkan dari saluran keluar pasir medium 8. Aliran udara kemudian membawa material ke zona penilaian material halus. Di sana, pelat pemandu melengkung (9) menyebabkan rotasi, menghasilkan efek ganda yaitu sedimentasi sentrifugal dan sedimentasi gravitasi. Pasir halus jatuh ke dalam kerucut pengumpul pasir halus (11) di bawah dan dibuang dari saluran keluar pasir halus (12). Bahan bubuk mengikuti aliran udara ke zona penghilangan bubuk, di mana rotor sangkar (10) membuang bahan yang sedikit lebih kasar (pasir halus). Pasir halus membentur pelat pemandu yang melengkung dan jatuh ke dalam kerucut pengumpul pasir halus. Aliran udara bubuk memasuki siklon untuk pemisahan gas-padatan. Serbuk halus yang dipisahkan dikeluarkan dari saluran keluar bubuk 18, dan udara yang relatif bersih masuk ke kipas untuk didaur ulang melalui saluran keluar udara 17.
