Pengklasifikasi bubuk ultrahalus JSP

Keunggulan Produk

(1) Penggunaan pengklasifikasi bubuk ultrahalus seri JSP menciptakan kondisi yang diperlukan untuk produksi produk bubuk ultrahalus dengan berat permukaan tinggi. Pengklasifikasi bubuk ultrahalus seri JSP memiliki akurasi klasifikasi yang lebih tinggi untuk bubuk ultrahalus, dan ukuran partikel bubuk dapat disesuaikan secara sewenang-wenang dalam kisaran 1~20μm. Kisaran kehalusan sediaan bubuk ultrahalus non-mineral adalah: 650m/kg~1000m/kg. Dilengkapi dengan ball mill efisiensi tinggi, suhu material selama pemrosesan material lebih rendah dari 110℃, dan efisiensi penggilingan lebih tinggi.

(2) Efisiensi klasifikasi pengklasifikasi mencapai lebih dari 80%. Karena efisiensi pemilihan bubuk yang tinggi, kapasitas produksi sistem penyortiran meningkat pesat. Dibandingkan dengan sistem penggilingan dan penyortiran sirkuit terbuka, sistem ini dapat meningkatkan produksi sebesar 25%~50%; peningkatannya meningkat seiring dengan penurunan kehalusan.

(3) Konsumsi daya berkurang. Konsumsi daya unit sistem penggilingan dapat dikurangi 20%~30% dibandingkan dengan sistem penggilingan sirkuit terbuka. (4) Emisi bersih, tingkat kesopanan tinggi, aliran proses sederhana. Sistem ini menggunakan peralatan pengumpul bubuk mikro berefisiensi tinggi, dan pengoperasian tekanan negatif penuh membuat emisi debu (dalam kondisi standar) kurang dari 10mg/㎡.

(5) Bidang aliran klasifikasi yang dirancang secara unik dan roda klasifikasi vertikal dapat mengklasifikasikan ukuran partikel produk, mengurangi gesekan antara bubuk dan roda klasifikasi, dan memperpanjang masa pakai roda klasifikasi.

(6) Bagian kontak material menggunakan baja tahan karat keramik atau austenitik untuk ketahanan aus, dan desain sudut membulat menghindari konsumsi energi yang disebabkan oleh arus eddy. Resistensi cairan berkurang dan keausan sangat berkurang. Ini memenuhi persyaratan GMP.

Prinsip Kerja

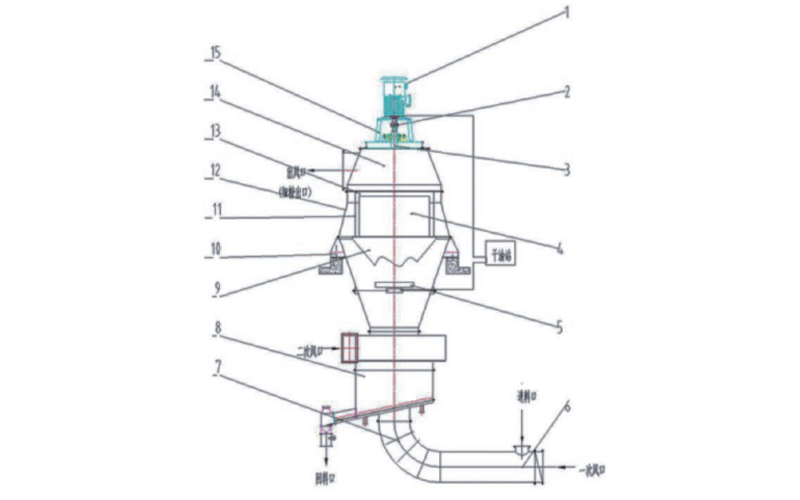

Rumahnya terdiri dari kerucut atas dan bawah, penutup penyegel, dan wadah abu. Rumahnya dilengkapi dengan pelat pendukung, baling-baling pemandu, dan segel udara. Pintu inspeksi terletak di bagian samping dan atas rumahan. Bagian atas rumahan menopang bobot motor, peredam, dan penyangga yang terhubung ke poros utama pengklasifikasi.

Bagian yang berputar terdiri dari rotor, kopling, dan rakitan poros utama. Rotor dipasang pada poros utama, yang berputar melalui transmisi. Rotor adalah inti dari pengklasifikasi. Poros utama dan bantalan dipasang pada selongsong poros utama. Bantalan dilumasi dengan oli kering dan disegel dengan segel oli kerangka karet.

Material tanah dimasukkan ke dalam saluran masuk pengklasifikasi, di mana material tersebut disebarkan oleh aliran udara primer dan dibawa antara baling-baling pemandu dan rotor. Klasifikasi terjadi dalam aliran udara berputar, terutama berdasarkan keseimbangan antara gaya sentrifugal dan gaya sentripetal aliran udara berputar, sehingga mencapai klasifikasi yang efektif. Saluran masuk udara sekunder berfungsi sebagai saluran masuk udara ke perangkat pendispersi udara. Partikel-partikel kasar mengalir ke bawah menuju perangkat, di mana mereka tersebar dan dipisahkan oleh aliran udara sekunder pada baling-baling pemandu. Partikel halus yang tidak terseleksi terbawa ke atas oleh aliran udara dan masuk kembali ke zona pemisahan primer. Partikel kasar selanjutnya yang mengalir ke bawah melewati hopper dan selanjutnya dipisahkan oleh udara tersier, yang selanjutnya menghilangkan partikel halus yang tercampur dengan bubuk kasar. Serbuk kasar yang dipilih dibuang melalui saluran keluar serbuk kasar. Serbuk halus dibuang melalui pusat rotor bersama dengan udara melalui pipa melengkung dan dikumpulkan dalam pengumpul debu sebagai produk jadi.

Mesin ini beroperasi pada tekanan negatif, dan udara pemisah dapat berupa udara yang mengandung debu, udara luar, atau campuran keduanya. Gas primer dan sekunder memasuki pengklasifikasi dari saluran masuk udara masing-masing, membentuk pusaran melalui bilah pemandu tetap pada sudut tertentu dan kisi-kisi rotor, dan udara tersier dihembuskan ke dalam pengklasifikasi dari bagian bawah perangkat dispersi aliran udara.
